Zatrzask kolankowy zamiast śrub w osłonie maszyny do cięcia profili

W wielu zakładach produkcyjnych o sprawności codziennej pracy decydują nie tylko duże maszyny, napędy czy systemy sterowania. Bardzo często realne usprawnienie przynosi wymiana prostego elementu mocującego, który każdego dnia wpływa na czas obsługi, wygodę operatora oraz dostęp do strefy roboczej. Dobrym przykładem jest zastosowanie zatrzasku kolankowego w maszynie do cięcia profili aluminiowych.

W opisywanej aplikacji niewielki element zastąpił klasyczne mocowanie śrubowe bocznej osłony maszyny. Zmiana nie wymagała przebudowy całego urządzenia, ale znacząco ułatwiła otwieranie osłony, czyszczenie strefy cięcia oraz wykonywanie bieżących czynności kontrolnych.

Maszyna do cięcia profili aluminiowych – gdzie pojawił się problem

Opisywany przypadek dotyczył półautomatycznej maszyny do cięcia profili aluminiowych, wykorzystywanej na produkcji seryjnej. Urządzenie pracowało w trybie zmianowym i było regularnie przezbrajane pod różne długości oraz typy profili. Jednym z elementów maszyny była boczna osłona strefy cięcia, której zadaniem było zabezpieczenie operatora przed dostępem do ruchomych części oraz ograniczenie rozprzestrzeniania się wiórów aluminiowych podczas pracy.

Osłona musiała być często otwierana, ponieważ operatorzy regularnie wykonywali czyszczenie strefy cięcia, kontrolę stanu tarczy tnącej, regulację ograniczników, usuwanie odpadów materiałowych oraz drobne czynności serwisowe. W praktyce sposób mocowania osłony zaczął wpływać na wygodę obsługi całego stanowiska.

Mocowanie śrubowe – pewne, ale zbyt wolne przy częstej obsłudze

Pierwotnie boczna osłona była mocowana za pomocą czterech śrub z łbem imbusowym. Takie rozwiązanie zapewniało stabilne zamknięcie, jednak przy częstym dostępie do wnętrza maszyny okazało się mało praktyczne. Każde otwarcie osłony wymagało użycia klucza, odkręcenia śrub, odłożenia ich w bezpieczne miejsce, wykonania czynności serwisowych, a następnie ponownego dokręcenia całego mocowania.

W codziennej pracy powodowało to wydłużenie obsługi maszyny. Operator musiał każdorazowo korzystać z narzędzi, a śruby i podkładki mogły zostać zgubione przy stanowisku. Przy ponownym montażu istniało również ryzyko nierównomiernego dokręcenia osłony. Największym problemem nie była więc sama wytrzymałość mocowania, ale jego mała wygoda w miejscu, które wymagało regularnego dostępu.

Rozwiązanie: zatrzask kolankowy z dopasowanym zaczepem

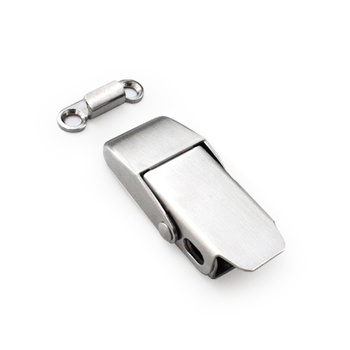

W miejsce mocowania śrubowego zastosowano zatrzaski kolankowe. Zatrzask został zamontowany na ramie osłony, a po drugiej stronie umieszczono dopasowany zaczep, za który mechanizm łapie podczas zamykania. Dzięki temu operator może jednym ruchem zwolnić mocowanie, otworzyć osłonę, wykonać potrzebne czynności, a następnie ponownie ją zamknąć bez użycia narzędzi.

Zatrzask kolankowy działa na zasadzie prostego mechanizmu dźwigniowego. Po zamknięciu dźwigni osłona zostaje dociśnięta do ramy maszyny. Takie rozwiązanie pozwala uzyskać szybkie i powtarzalne zamknięcie, które dobrze sprawdza się w miejscach często otwieranych i zamykanych.

Dlaczego zatrzask kolankowy sprawdził się w tej aplikacji

W tej aplikacji zatrzask kolankowy został dobrany tak, aby zapewnić pewny docisk osłony do ramy maszyny, szybkie otwieranie bez użycia narzędzi, wygodną obsługę w rękawicach roboczych oraz powtarzalne zamknięcie po każdym cyklu. Ważne było również to, aby mocowanie dobrze znosiło drgania występujące podczas pracy maszyny do cięcia profili.

W odróżnieniu od klasycznych śrub zatrzask nie wymaga każdorazowego demontażu luźnych elementów. Operator nie musi szukać klucza imbusowego ani odkładać śrub w bezpieczne miejsce. Całe mocowanie pozostaje przy maszynie, a otwarcie osłony staje się prostą czynnością wykonywaną bezpośrednio przy stanowisku.

Efekt po wdrożeniu zatrzasku kolankowego

Zmiana była niewielka konstrukcyjnie. Nie wymagała przebudowy maszyny ani ingerencji w główne podzespoły urządzenia. Konieczne było jedynie przygotowanie punktów montażowych pod zatrzaski oraz odpowiednie ustawienie zaczepów. Efekt w codziennej pracy był jednak wyraźny.

Operatorzy zyskali szybszy dostęp do strefy cięcia. Czyszczenie z wiórów aluminiowych, kontrola tarczy oraz drobne regulacje stały się łatwiejsze do wykonania. Osłona mogła być otwierana i zamykana bez użycia narzędzi, a jej docisk po zamknięciu był powtarzalny. Ograniczono również ryzyko zgubienia śrub i podkładek przy stanowisku pracy.

Zatrzask kolankowy zamiast śrub – kiedy warto rozważyć taką zmianę

Śruby są dobrym rozwiązaniem tam, gdzie element jest rzadko demontowany i ma pozostać zamocowany przez długi czas. W przypadku osłon serwisowych sytuacja wygląda inaczej. Jeżeli element trzeba regularnie otwierać, mocowanie powinno być nie tylko stabilne, ale również szybkie i wygodne w obsłudze.

Zatrzaski kolankowe warto rozważyć wszędzie tam, gdzie klasyczne mocowanie śrubowe jest zbyt czasochłonne, a zwykłe zamknięcie nie zapewnia odpowiedniego docisku. Dotyczy to szczególnie osłon maszyn, pokryw serwisowych, klap inspekcyjnych, przyrządów montażowych, stanowisk kontrolnych oraz elementów wymagających częstego dostępu.

Gdzie jeszcze stosuje się zatrzaski kolankowe

Zatrzaski kolankowe znajdują zastosowanie w wielu obszarach przemysłu. Wykorzystuje się je przy osłonach maszyn, pokrywach, klapach technicznych, przyrządach montażowych, uchwytach technologicznych, zabudowach maszynowych oraz elementach wymiennych w urządzeniach produkcyjnych. Ich zaletą jest połączenie prostej konstrukcji z szybkim działaniem i pewnym dociskiem.

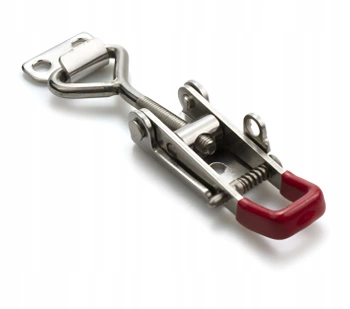

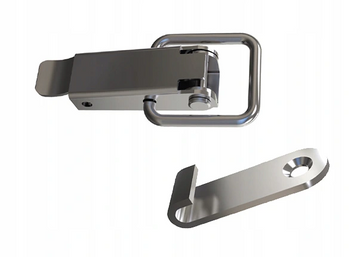

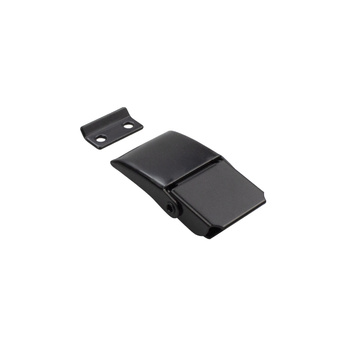

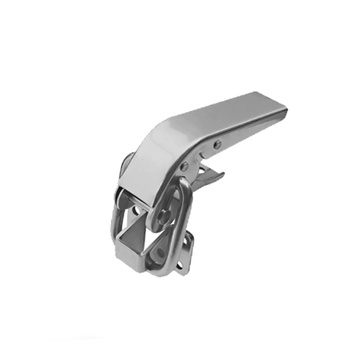

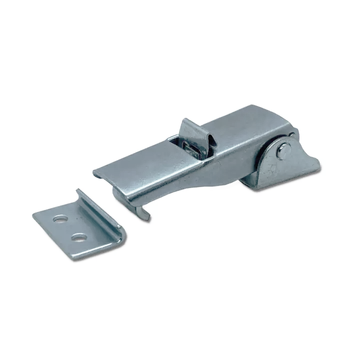

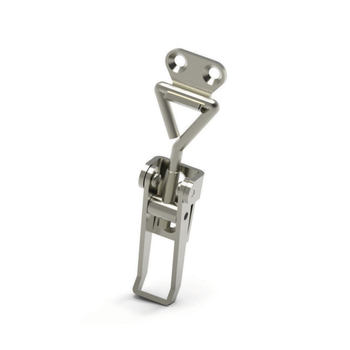

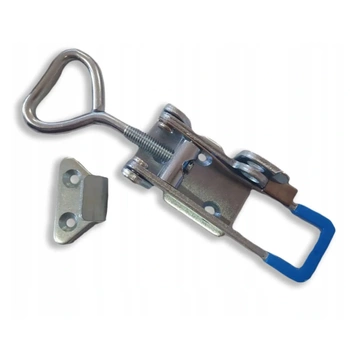

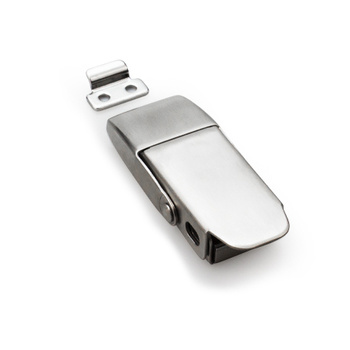

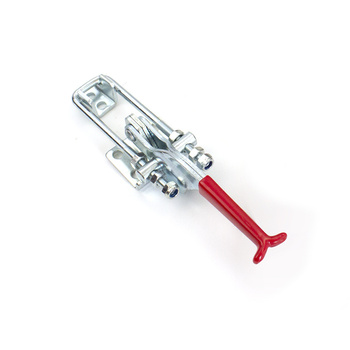

W zależności od konstrukcji można dobrać różne wersje zatrzasków, między innymi modele pionowe, poziome, z hakiem, z zaczepem, z regulacją długości lub z innym typem mocowania. Dzięki temu element można dopasować do konkretnej aplikacji, dostępnej przestrzeni montażowej oraz wymaganej siły docisku.

Mały element, duża różnica w codziennej pracy

Opisywany przykład dobrze pokazuje, że usprawnienie maszyny nie zawsze wymaga kosztownej modernizacji. Czasem wystarczy zmienić sposób mocowania jednego elementu, aby poprawić wygodę obsługi, skrócić czas dostępu do strefy roboczej i ograniczyć niepotrzebne przestoje.

Wymiana śrub na zatrzaski kolankowe pozwoliła szybciej otwierać boczną osłonę maszyny do cięcia profili aluminiowych, ułatwiła czyszczenie strefy roboczej i poprawiła ergonomię pracy operatora. To proste mechaniczne rozwiązanie sprawdza się wszędzie tam, gdzie liczy się szybki dostęp, powtarzalny docisk i wygodne zamykanie bez użycia narzędzi.

Zatrzaski kolankowe w ofercie Wobimat

W ofercie Wobimat dostępne są zatrzaski kolankowe do zastosowań przemysłowych, technicznych i konstrukcyjnych. Mogą być wykorzystywane między innymi przy osłonach maszyn, pokrywach, klapach serwisowych, przyrządach montażowych oraz elementach wymagających szybkiego mocowania.

Jeżeli w danej aplikacji śruby są zbyt czasochłonne, a zwykłe zamknięcie nie zapewnia odpowiedniego docisku, zatrzask kolankowy może być prostym i skutecznym rozwiązaniem. Warto dobrać model pod kątem sposobu montażu, dostępnej przestrzeni, wymaganej siły docisku oraz częstotliwości otwierania danego elementu.

Sprawdź dostępne zatrzaski kolankowe i dobierz rozwiązanie odpowiednie do swojej aplikacji.
