Elementy manipulacyjne – komponenty do sterowania i regulacji w maszynach przemysłowych

Elementy manipulacyjne to grupa komponentów stosowanych w maszynach i urządzeniach wszędzie tam, gdzie wymagane jest precyzyjne ustawienie, regulacja, blokowanie lub przeniesienie ruchu ręcznego na element roboczy. Obejmują m.in. koła ręczne, pokrętła, gałki, korby oraz różne typy rękojeści – każdy z nich odpowiada innym wymaganiom konstrukcyjnym i ergonomicznym.

Do czego służą elementy manipulacyjne?

Ich zadaniem jest umożliwienie manualnej regulacji:

• pozycji prowadnic, stołów roboczych, modułów liniowych

• ustawień w urządzeniach pomiarowych i stanowiskach montażowych

• ruchu śrub pociągowych, wrzecion, zaworów i przesuwów

• docisku, blokowania i stabilizacji elementów konstrukcyjnych

Komponenty te pozwalają użytkownikowi na pełną kontrolę nad ruchem mechanicznym, nawet w aplikacjach wymagających dużej precyzji lub pracy w trudnych warunkach produkcyjnych.

Zastosowanie w przemyśle

Elementy manipulacyjne są wykorzystywane przede wszystkim w:

• budowie maszyn i urządzeń przemysłowych

• przemyśle metalowym i warsztatowym

• urządzeniach CNC i oprzyrządowaniu produkcyjnym

• automatyce oraz technice montażowej

• konstrukcjach specjalnych, szafach sterowniczych, zabudowach przemysłowych

Dzięki zróżnicowaniu materiałów i konstrukcji można je dostosować zarówno do lekkich, jak i wymagających układów mechanicznych.

Najważniejsze parametry techniczne

Przy wyborze elementów manipulacyjnych warto zwrócić uwagę na:

• rodzaj materiału – bakelit do standardowych aplikacji, poliamid PA6 do lekkich konstrukcji, aluminium i żeliwo tam, gdzie potrzebna jest wysoka stabilność

• średnicę lub rozmiar roboczy – wpływa na ergonomię i siłę przenoszonego momentu

• rodzaj otworu montażowego – gładki, gwintowany, tulejowany lub na wielowypust

• typ mocowania rękojeści – stała, obrotowa, zaciskowa

• geometrię komponentu – np. koła pełne, ramienne, pokrętła gwiazdowe, korby z ramieniem

Te parametry determinują zarówno komfort użytkowy, jak i trwałość całego układu.

Typy elementów manipulacyjnych

W kategorii znajdują się podzespoły stosowane w różnych funkcjach:

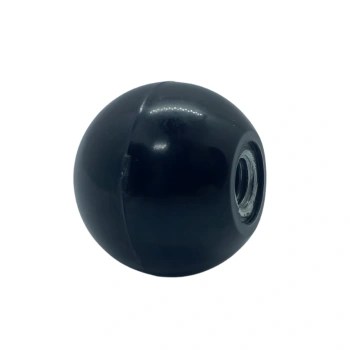

• Gałki tulejowane – do dźwigni, trzpieni i manipulatorów

• Koła ręczne – do precyzyjnej regulacji położenia osi i prowadnic

• Korby – do dynamicznego przenoszenia ruchu obrotowego

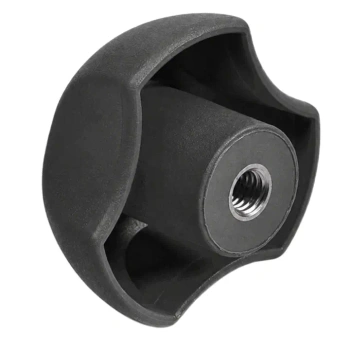

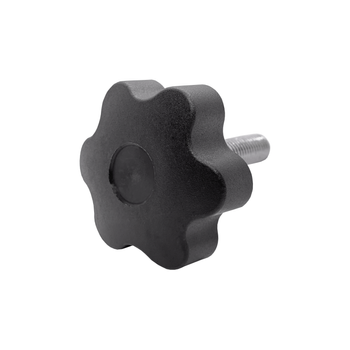

• Pokrętła przemysłowe – do blokowania, regulacji, mocowania

• Rękojeści obrotowe – do częstych cykli pracy i płynnej manipulacji

• Rękojeści stałe – do elementów o powtarzalnym ustawieniu

• Rękojeści zaciskowe – do szybkiego blokowania i zwalniania elementów konstrukcyjnych

Dobór odpowiedniego typu zależy od wymaganej funkcji sterującej oraz częstotliwości użytkowania w danej maszynie.

Praktyczne wskazówki zakupowe

Dla konstruktorów i działów utrzymania ruchu kluczowe są:

• zgodność mocowania z wałem, śrubą lub trzpieniem w urządzeniu

• odporność materiału na warunki środowiskowe (temperatura, oleje, uderzenia)

• ergonomia – czy element będzie obsługiwany sporadycznie, czy w dużej liczbie cykli

• dobór średnicy i geometrii pod wymagany moment obrotowy

• odpowiedni typ rękojeści, jeśli wymagana jest częsta manipulacja

• stabilność połączenia, szczególnie w układach narażonych na drgania

Na co zwrócić uwagę przy wyborze?

• materiał elementu a warunki środowiskowe

• rodzaj montażu (otwór gładki, gwintowany, tuleja)

• ergonomia – kształt, wielkość, typ rękojeści

• zaplanowana funkcja: regulacja, blokowanie, sterowanie ruchem

• stabilność pracy w aplikacjach narażonych na drgania

• zgodność z konstrukcją urządzenia (średnica, rozstaw, geometria)
