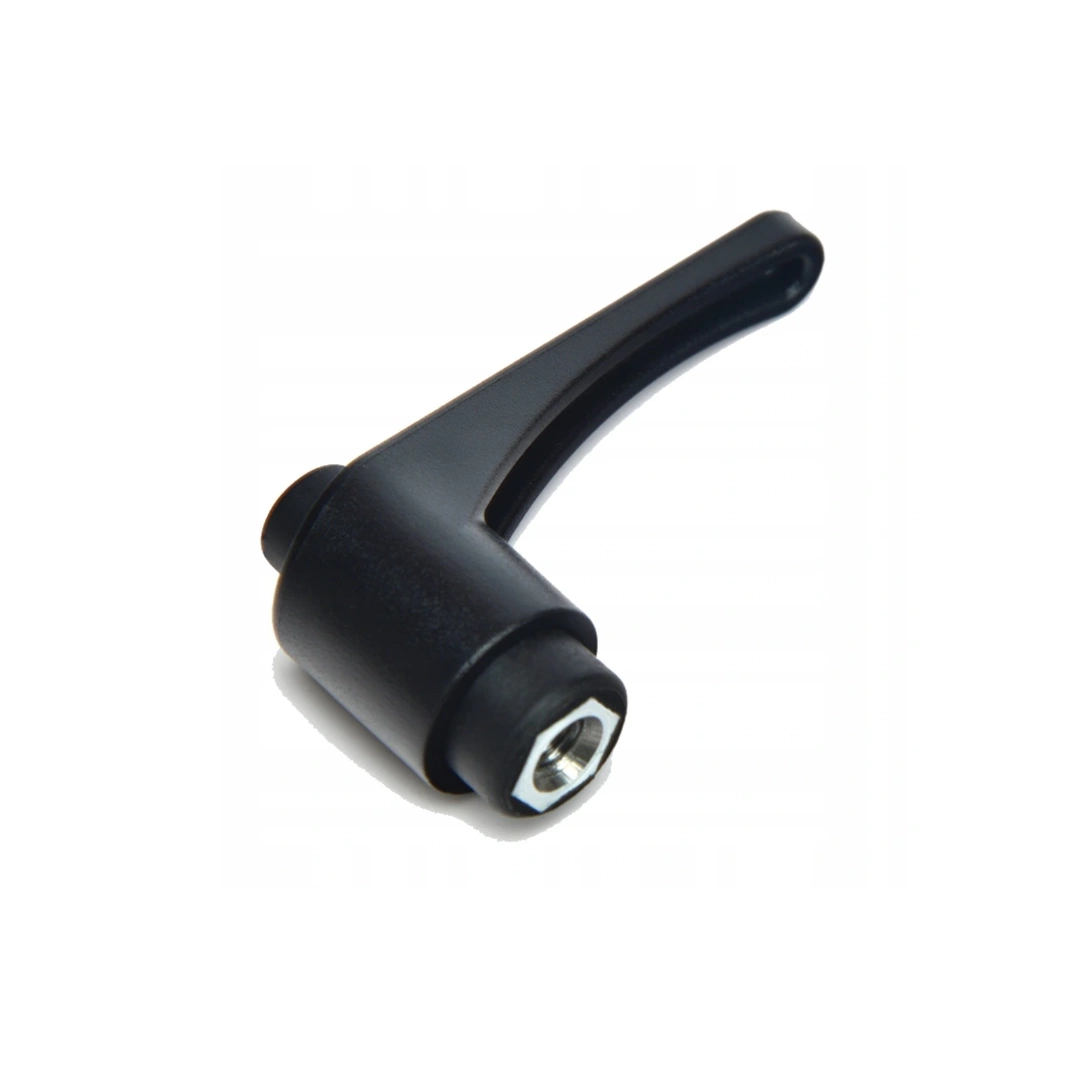

Rękojeści zaciskowe – uchwyty do szybkiej regulacji i blokowania elementów w maszynach

Rękojeści zaciskowe to elementy manipulacyjne wykorzystywane w miejscach, gdzie operator musi szybko odblokować, wyregulować lub ustawić położenie elementu maszyny, a następnie ponownie go zablokować bez użycia narzędzi. Mechanizm wewnętrzny umożliwia „przeskok” rękojeści względem gwintu – dzięki temu możliwa jest regulacja również w ograniczonej przestrzeni, bez pełnego obrotu uchwytu.

Dostępne są wersje metalowe oraz poliamidowe, dopasowane do różnych obciążeń i warunków środowiskowych.

W rękojeściach zaciskowych stosuje się mechanizm sprzęgła zębatego lub zapadkowego.
Działa on w sposób następujący:

• w pozycji spoczynkowej rękojeść jest zablokowana względem gwintu – przenosi moment obrotowy na śrubę

• po uniesieniu rękojeści (lub naciśnięciu elementu zwalniającego) następuje odsprzęglenie, co pozwala przestawić uchwyt w dowolnym kierunku bez obracania gwintu

• po zwolnieniu uchwytu sprzęgło ponownie się zamyka, a rękojeść wraca do pracy z pełnym przełożeniem

Takie rozwiązanie jest szczególnie przydatne w maszynach, w których dostęp do uchwytu jest ograniczony lub gdy regulacja musi być wykonywana szybko i wielokrotnie

Stosowane są w:

• modułach regulacyjnych i blokujących

• prowadnicach liniowych

• uchwytach maszynowych i stołach roboczych

• konstrukcjach specjalnych i zabudowach przemysłowych

• urządzeniach wymagających precyzyjnej zmiany położenia z możliwością błyskawicznego ponownego docisku

Rękojeści zaciskowe pozwalają operatorowi ustawić i zablokować element w kilka sekund, co znacząco skraca czas regulacji.

Zastosowanie rękojeści zaciskowych

Stosowane są w:

• modułach regulacyjnych i blokujących

• prowadnicach liniowych

• uchwytach maszynowych i stołach roboczych

• konstrukcjach specjalnych i zabudowach przemysłowych

• urządzeniach wymagających precyzyjnej zmiany położenia z możliwością błyskawicznego ponownego docisku

Rękojeści zaciskowe pozwalają operatorowi ustawić i zablokować element w kilka sekund, co znacząco skraca czas regulacji.

Branże wykorzystujące rękojeści zaciskowe

Najczęściej w:

• przemyśle maszynowym i montażowym

• automatyce technicznej

• warsztatach i urządzeniach produkcyjnych

• systemach zabudowy i konstrukcjach serwisowych

Regulacje wykonywane wielokrotnie w trakcie pracy maszyny są dla nich naturalnym środowiskiem.

• materiał: poliamid PA6 lub metal (najczęściej stal lub ZnAl)

• gwint: M5–M12 zależnie od obciążenia i wymagań montażowych

• długość rękojeści: dobierana do momentu obrotowego i ergonomii

• zakres pracy: możliwość regulacji bez pełnego obrotu uchwytu

• sprzęgło wewnętrzne: pozwala na szybkie zwolnienie i ponowne zaciśnięcie elementu

• Rękojeści zaciskowe przykręcane – z gwintem zewnętrznym do montażu bezpośredniego

• Rękojeści zaciskowe tulejowane – z tuleją montażową do osadzenia w elemencie urządzenia

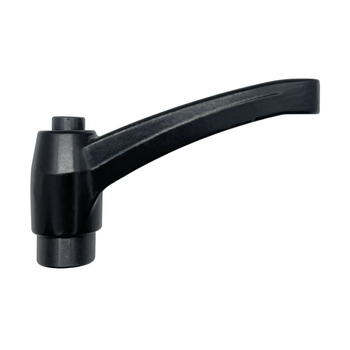

• metalowe – do większych obciążeń i środowisk produkcyjnych

• poliamidowe – do standardowych zastosowań regulacyjnych

• dobierz gwint do elementu konstrukcyjnego

• w miejscach o ograniczonym ruchu wybieraj rękojeści z łatwym uniesieniem/zwolnieniem

• do zadań z dużą siłą blokowania stosuj wersje metalowe

• wersje poliamidowe sprawdzą się w lekkich i średnich aplikacjach regulacyjnych

• długość rękojeści dopasuj do ergonomii i częstotliwości zmian ustawień

• upewnij się, że zakres ruchu uchwytu jest wystarczający dla danego modułu.
