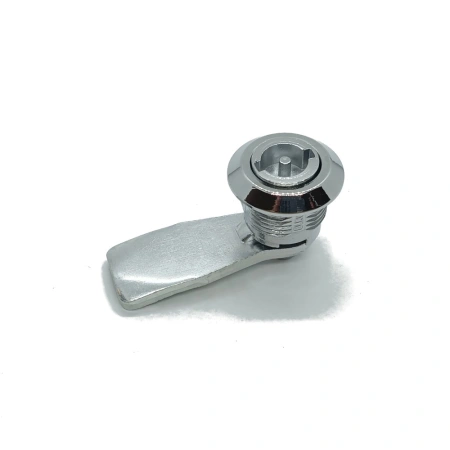

Zamek ćwierćobrotowy dwuskrzydłowy 3 mm, chromowany, korpus 18,5 mm, IP65
- Zamek przemysłowy ćwierćobrotowy z wkładką dwuskrzydłową 3 mm, przeznaczony do skrzynek gazowych oraz obudów technicznych. Mechanizm otwierany przez przekręcenie o 90° zapewnia szybki dostęp serwisowy. Korpus i wkładka wykonane z ZnAl, język stalowy
Zamek przemysłowy ćwierćobrotowy dwuskrzydłowy 3 mm z chromowanym korpusem o długości 18,5 mm, przeznaczony do zastosowań technicznych i instalacyjnych
Mechanizm ćwierćobrotowy umożliwia szybkie zamykanie i otwieranie poprzez obrót wkładki o 90°, bez użycia klucza
Wkładka dwuskrzydłowa 3 mm stosowana jest m.in. w skrzynkach gazowych, rozdzielnicach oraz obudowach serwisowych
Korpus i wkładka wykonane z ZnAl (DIN-EN 1774-ZnAl4Cu1), język stalowy, wykończenie chromowane
Uszczelnienie IP65 zapewnia ochronę przed pyłem oraz strumieniem wody w warunkach przemysłowych
Zastosowanie:
zamek ćwierćobrotowy do skrzynki gazowej, zamek dwuskrzydłowy 3 mm do szafki stalowej, zamek chromowany do obudowy technicznej, zamek ćwierćobrotowy do rozdzielnicy, zamknięcie do skrzynki instalacyjnej
Wkładka kształtowa tego zamka:
Dwuskrzydłowy 3mm
Wybór języka
Zapewniamy możliwość zmiany języka – tak zwanej krzywki – do tego zamka. Poszczególne języki różnią się przede wszystkim pozycją końcówki.
Domyślnie zamontowany język wskazany jest w parametrach pod rysunkiem technicznym i w opisie produktu. Jeżeli mamy zamontować inny język do tego zamka, prosimy o informacje przy składaniu zamówienia – będzie do tego dostępne specjalne pole na stronie składania zamówienia.

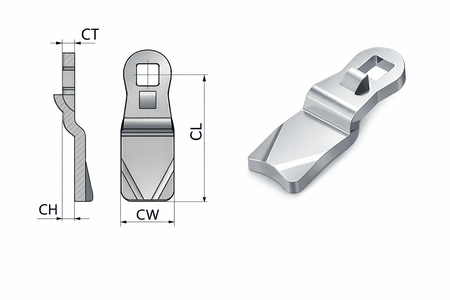

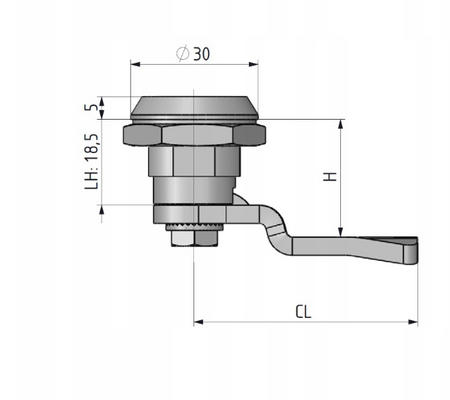

W tabeli obok zaprezentowane są poszczególne opcje, zaś parametry objaśnia poniższy rysunek:
Legenda:
CC – symbol języka
CH – wygięcie języka
CL – długość języka
CT – grubość języka
CW – szerokość języka
LH – wysokość cylindra
H – całkowita wysokość
| CC | CH (mm) | CL (mm) | CT (mm) | CW (mm) | H (mm) |
|---|---|---|---|---|---|
| 30 | 0 | 45 | 4 | 19 | 18,5 |
| 35 | 2 | 45 | 4 | 19 | 20,5 |
| 31 | 3 | 45 | 4 | 19 | 21,5 |
| 33 | 4 | 45 | 4 | 19 | 22,5 |
| 34 | 6 | 45 | 4 | 19 | 24,5 |
| 36 | 8 | 45 | 4 | 19 | 26,5 |
| 47 | 10 | 45 | 4 | 19 | 28,5 |
| 44 | 12 | 45 | 4 | 19 | 30,5 |
| 48 | 14 | 45 | 4 | 19 | 32,5 |
| 49 | 16 | 45 | 4 | 19 | 34,5 |
| 55 | 18 | 45 | 4 | 19 | 36,5 |
| 56 | 20 | 45 | 4 | 19 | 38,5 |
| 57 | 22 | 45 | 4 | 19 | 40,5 |
| 58 | 24 | 45 | 4 | 19 | 42,5 |
| 37 | -2 | 45 | 4 | 19 | 16,5 |
| 38 | -4 | 45 | 4 | 19 | 14,5 |
| 39 | -6 | 45 | 4 | 19 | 12,5 |
| 59 | -8 | 45 | 4 | 19 | 10,5 |
| 60 | -10 | 45 | 4 | 19 | 8,5 |
| 61 | -12 | 45 | 4 | 19 | 6,5 |
| 62 | -14 | 45 | 4 | 19 | 4,5 |
