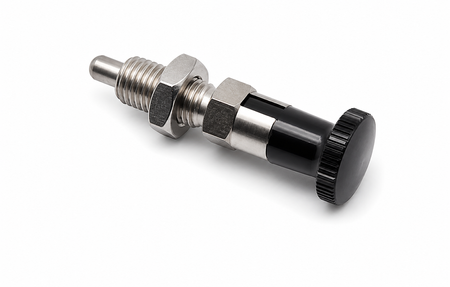

Trzpień indeksujący sprężynowy M10x1 ze stałym ogranicznikiem INOX
- Kołek ustalający sprężynowy M10x1 przeznaczony jest do precyzyjnego pozycjonowania i blokowania elementów w konstrukcjach maszynowych, przyrządach montażowych oraz różnego rodzaju urządzeniach technicznych.
Kołek ustalający sprężynowy M10x1 przeznaczony jest do precyzyjnego pozycjonowania i blokowania elementów w konstrukcjach maszynowych, przyrządach montażowych oraz różnego rodzaju urządzeniach technicznych.
Dzięki zastosowaniu mechanizmu sprężynowego trzpień można szybko zwolnić i ponownie zablokować, co ułatwia ustawianie ruchomych części oraz powtarzalne ustalanie pozycji roboczej.
Korpus wykonany z wysokiej jakości stali nierdzewnej zapewnia dobrą odporność na zużycie oraz ochronę powierzchni w warunkach pracy przemysłowej.
| Parametr | Wartość |
|---|---|
| Gwint (M) | M10x1 |
| Średnica główki (D) | 19 mm |
| Średnica trzpienia (D1) | 5 mm |
| Długość trzpienia (L1) | 5 mm |
| Wysokość całkowita (L) | 54 mm |
| Głębokość części sprężynowej (T) | 18 mm |
| Wysokość nakrętki (K) | 6 mm |
| Klucz (S1) | 12 mm |
| Klucz (S2) | 17 mm |
| Maksymalne obciążenie | 16 N |
| Waga | 30 g |
| Materiał | stal nierdzewna |
Zastosowanie: maszyny przemysłowe, stoły montażowe, prowadnice, płyty pozycjonujące, konstrukcje techniczne
Jesteśmy pewni jakości naszych produktów, dlatego udzielamy
rocznej gwarancji handlowej na powyższy produkt.
Gwarancja obejmuje terytorium Rzeczpospolitej Polski. W razie stwierdzenia wad prosimy o kontakt mailowy bądź telefoniczny.
Udzielana przez nas gwarancja nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z przepisów o rękojmi za wady rzeczy sprzedanej.
