Stopki wahliwe do maszyn – przegląd rozwiązań konstrukcyjnych i materiałów

Stopki wahliwe do maszyn są jednym z podstawowych elementów wykorzystywanych do poziomowania, stabilnego podparcia oraz prawidłowego ustawienia urządzeń przemysłowych, stołów roboczych i różnego rodzaju konstrukcji technicznych. Ich konstrukcja pozwala na kompensację nierówności podłoża, a odpowiedni dobór materiału podstawy i śruby ma istotny wpływ na trwałość, odporność środowiskową oraz bezpieczeństwo pracy całego układu. W praktyce stopki wahliwe stosuje się wszędzie tam, gdzie konieczne jest połączenie regulacji wysokości z pewnym podparciem konstrukcji.

W zależności od warunków eksploatacji oraz wymagań konkretnej aplikacji stosowane są rozwiązania wykonane ze stali, stali nierdzewnej oraz tworzyw technicznych. W ofercie dostępne są zarówno modele przeznaczone do sztywnego podparcia maszyn, jak i wersje zaprojektowane z myślą o ograniczaniu drgań, pracy w środowisku wilgotnym lub łatwym kotwieniu urządzenia do podłoża. Dzięki temu stopki wahliwe mogą być precyzyjnie dopasowane do obciążenia, środowiska pracy oraz rodzaju konstrukcji.

Czym są stopki wahliwe i jak działają

Stopka wahliwa składa się zazwyczaj z gwintowanego trzpienia regulacyjnego oraz podstawy, która dzięki odpowiedniej geometrii może odchylać się względem osi śruby. Taka budowa sprawia, że podstawa lepiej przylega do nierównej powierzchni, co poprawia rozkład nacisków i zwiększa stabilność podparcia. W porównaniu ze stopkami sztywnymi rozwiązanie wahliwe lepiej sprawdza się tam, gdzie posadzka nie jest idealnie równa lub gdzie wymagana jest większa tolerancja montażowa.

Z technicznego punktu widzenia stopki wahliwe pełnią kilka funkcji jednocześnie. Umożliwiają regulację wysokości, wspierają poziomowanie maszyny, przenoszą obciążenia statyczne, a w zależności od wersji mogą również ograniczać drgania lub umożliwiać zakotwienie konstrukcji. Właśnie dlatego są powszechnie wykorzystywane w budowie maszyn, urządzeniach technologicznych, liniach produkcyjnych oraz stanowiskach montażowych.

Najważniejsze kryteria doboru stopki wahliwej do maszyny

Dobór stopki wahliwej nie powinien opierać się wyłącznie na średnicy gwintu. Istotne znaczenie mają również materiał podstawy, materiał trzpienia, średnica talerza, zakres regulacji, przewidywane obciążenie oraz warunki środowiskowe, w jakich będzie pracować maszyna. Inne wymagania będą dotyczyć lekkiego stołu roboczego, a inne ciężkiej maszyny produkcyjnej narażonej na drgania, wilgoć lub częste mycie.

W praktyce należy uwzględnić przede wszystkim nośność, odporność na zużycie, odporność na korozję oraz sposób kontaktu z podłożem. W wielu aplikacjach równie ważna jest możliwość precyzyjnego ustawienia konstrukcji i zachowania stabilności w długim okresie eksploatacji. Dlatego przegląd rozwiązań konstrukcyjnych i materiałowych ma kluczowe znaczenie przy wyborze odpowiedniego wariantu.

Podział stopek wahliwych ze względu na materiał wykonania

Jednym z podstawowych kryteriów podziału stopek wahliwych jest materiał, z którego wykonana jest podstawa oraz śruba regulacyjna. W zastosowaniach przemysłowych najczęściej spotyka się warianty stalowe, nierdzewne i poliamidowe. Każdy z tych materiałów ma inne właściwości mechaniczne i eksploatacyjne, dlatego powinien być dobierany do konkretnego środowiska pracy oraz obciążeń występujących w danej konstrukcji.

Stopki wahliwe stalowe – rozwiązanie do większych obciążeń

W przypadku maszyn i konstrukcji, w których kluczowe znaczenie ma wysoka nośność oraz sztywne podparcie, bardzo często wybierane są stopki wahliwe stalowe. Stalowa podstawa dobrze przenosi obciążenia statyczne i dynamiczne, dlatego sprawdza się w maszynach produkcyjnych, cięższych stanowiskach roboczych, konstrukcjach stalowych oraz urządzeniach technologicznych pracujących pod dużym naciskiem.

Zaletą stopek stalowych jest duża wytrzymałość mechaniczna oraz możliwość stosowania ich w wymagających aplikacjach przemysłowych. Wersje bez gumy są szczególnie przydatne tam, gdzie wymagana jest maksymalna sztywność podparcia i bezpośrednie przenoszenie obciążenia na podłoże. Rozwiązanie to znajduje zastosowanie między innymi w konstrukcjach, które muszą zachować stabilność geometryczną oraz precyzyjne ustawienie podczas pracy urządzenia.

Stopki wahliwe nierdzewne – odporność na korozję i wymagające środowisko pracy

W środowisku wilgotnym, narażonym na częsty kontakt z wodą, środkami czyszczącymi lub agresywnymi czynnikami chemicznymi, lepszym wyborem są stopki wahliwe nierdzewne. Stal nierdzewna zapewnia podwyższoną odporność na korozję, dzięki czemu element poziomujący zachowuje swoje właściwości użytkowe przez długi czas nawet w trudnych warunkach eksploatacyjnych.

Stopki nierdzewne są szczególnie istotne w maszynach stosowanych w przemyśle spożywczym, chemicznym, farmaceutycznym oraz w aplikacjach wymagających utrzymania wysokiego standardu higieny. W takich warunkach standardowe elementy stalowe mogłyby szybciej ulegać korozji, co wpływałoby nie tylko na trwałość samej stopki, ale również na bezpieczeństwo pracy i łatwość utrzymania urządzenia w odpowiednim stanie technicznym.

Stopki wahliwe poliamidowe – mniejsza masa i dobra odporność eksploatacyjna

W wielu lekkich i średnich konstrukcjach bardzo dobrze sprawdzają się stopki wahliwe poliamidowe, w których podstawa wykonana jest z tworzywa technicznego. Poliamid łączy stosunkowo niską masę z dobrą wytrzymałością, odpornością na zużycie i korzystnymi właściwościami użytkowymi. Takie rozwiązanie jest chętnie wykorzystywane w stołach roboczych, konstrukcjach aluminiowych, urządzeniach transportowych oraz lżejszych maszynach przemysłowych.

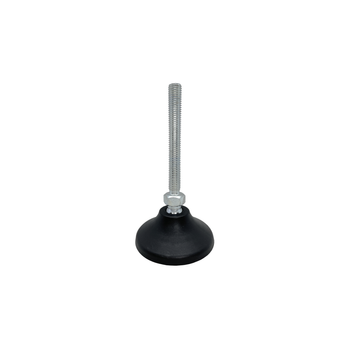

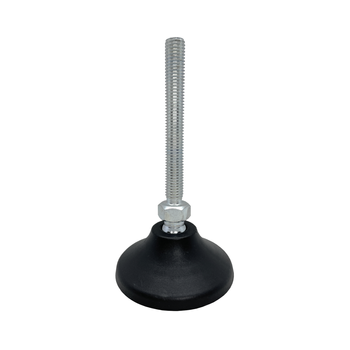

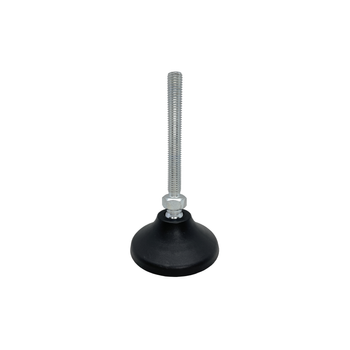

Jednym z najczęściej wybieranych wariantów w wielu standardowych zastosowaniach jest stopka wahliwa z poliamidową podstawą i stalową śrubą. Tego typu rozwiązanie dobrze sprawdza się tam, gdzie wymagane jest stabilne podparcie, wygodna regulacja oraz korzystna relacja pomiędzy wytrzymałością a masą elementu. Stalowy trzpień odpowiada za pewny montaż oraz przenoszenie obciążeń osiowych, natomiast poliamidowa podstawa zapewnia odpowiednią trwałość podczas codziennej eksploatacji.

Takie wykonanie jest szczególnie przydatne w urządzeniach montażowych, pomocniczych konstrukcjach warsztatowych, stołach technicznych oraz lekkich zabudowach maszynowych. W praktyce pozwala ono zachować dobrą funkcjonalność elementu poziomującego przy jednoczesnym ograniczeniu masy całego układu.

Poliamidowa podstawa i nierdzewna śruba – połączenie funkcjonalności i odporności środowiskowej

W aplikacjach, w których liczy się odporność śruby na korozję, a jednocześnie nie ma potrzeby stosowania pełnej podstawy nierdzewnej, dobrym wyborem są stopki wahliwe z poliamidową podstawą i nierdzewną śrubą. Taka konfiguracja jest praktycznym kompromisem pomiędzy właściwościami mechanicznymi a odpornością środowiskową. Pozwala ona stosować element w warunkach podwyższonej wilgotności, zachowując jednocześnie zalety lekkiej podstawy wykonanej z tworzywa technicznego.

Rozwiązanie to może być stosowane między innymi w urządzeniach pracujących okresowo w wilgotnym środowisku, w zabudowach technicznych oraz w aplikacjach, w których istotna jest większa trwałość gwintowanego trzpienia. Z punktu widzenia eksploatacyjnego taki wariant daje dużą elastyczność doboru bez konieczności przechodzenia na pełne wykonanie nierdzewne.

Stopki wahliwe z kotwieniem – gdy potrzebne jest trwałe zamocowanie do podłoża

W części zastosowań samo poziomowanie i podparcie urządzenia nie jest wystarczające. Jeżeli maszyna pracuje pod znacznym obciążeniem dynamicznym, jest narażona na przesunięcia lub wymaga trwałego ustalenia położenia, warto rozważyć stopki wahliwe z kotwieniem. W takim rozwiązaniu podstawa wyposażona jest w otwór umożliwiający mechaniczne przymocowanie elementu do posadzki.

Stopki z kotwieniem stosowane są w maszynach produkcyjnych, stanowiskach technologicznych oraz urządzeniach, które powinny zachować stałe położenie podczas pracy. To rozwiązanie zwiększa bezpieczeństwo, poprawia stabilność całej konstrukcji i ogranicza ryzyko niepożądanych przemieszczeń. Warianty poliamidowe z kotwieniem są szczególnie interesujące tam, gdzie potrzebne jest połączenie lekkiej podstawy z możliwością trwałego montażu.

Stopki wahliwe z gumą i bez gumy – różnice użytkowe

Choć głównym tematem podziału jest materiał wykonania, z technicznego punktu widzenia istotne znaczenie ma również obecność warstwy gumowej na powierzchni styku z podłożem. Stopki wahliwe bez gumy są wybierane wszędzie tam, gdzie priorytetem jest sztywne, stabilne i bezpośrednie podparcie konstrukcji.

Wersje z gumą antywibracyjną stosuje się natomiast wtedy, gdy oprócz poziomowania i podparcia istotne jest również ograniczenie drgań, poprawa przyczepności do podłoża oraz częściowa ochrona posadzki. Wybór pomiędzy tymi rozwiązaniami powinien wynikać z charakteru pracy maszyny, rodzaju obciążeń oraz warunków eksploatacyjnych.

Znaczenie materiału śruby regulacyjnej

Przy ocenie stopki wahliwej nie należy koncentrować się wyłącznie na materiale podstawy. Równie ważna jest śruba regulacyjna, ponieważ to ona odpowiada za montaż w konstrukcji, regulację wysokości oraz przenoszenie części obciążeń. Stalowe trzpienie są popularnym rozwiązaniem w standardowych zastosowaniach przemysłowych, natomiast śruby nierdzewne mają przewagę w środowiskach wilgotnych, korozyjnych i wymagających większej odporności powierzchniowej.

Dobór materiału śruby powinien być spójny z warunkami pracy maszyny oraz wymaganiami całej aplikacji. W praktyce oznacza to, że nawet w przypadku podstaw poliamidowych rodzaj trzpienia może decydować o trwałości i przydatności całego elementu w danym środowisku eksploatacyjnym.

Gdzie najczęściej stosuje się stopki wahliwe do maszyn

Stopki wahliwe znajdują zastosowanie w bardzo szerokim zakresie konstrukcji przemysłowych. Stosowane są w maszynach produkcyjnych, stołach warsztatowych, stanowiskach montażowych, liniach technologicznych, zabudowach technicznych oraz konstrukcjach pomocniczych. Ich rola polega nie tylko na podparciu maszyny, ale również na zapewnieniu możliwości regulacji oraz utrzymaniu właściwej geometrii ustawienia urządzenia.

W zależności od typu aplikacji można dobrać wariant ukierunkowany na nośność, odporność na korozję, niewielką masę własną, możliwość kotwienia albo pracę w warunkach wymagających ograniczenia drgań. To właśnie różnorodność dostępnych rozwiązań sprawia, że stopki wahliwe są tak uniwersalnym elementem w budowie maszyn i urządzeń.

Podsumowanie

Przy doborze stopki wahliwej warto rozpocząć od określenia obciążenia przypadającego na pojedynczy punkt podparcia oraz warunków, w jakich będzie pracować urządzenie. Następnie należy dobrać materiał podstawy i trzpienia, średnicę gwintu, wielkość talerza oraz zakres regulacji. W przypadku maszyn pracujących w środowisku suchym i standardowym często wystarczające są rozwiązania stalowe lub poliamidowe, natomiast przy podwyższonej wilgotności lepiej sprawdzają się warianty z elementami nierdzewnymi.

Jeżeli konstrukcja wymaga trwałego ustalenia położenia, warto uwzględnić wersję z kotwieniem. Jeżeli natomiast urządzenie generuje drgania, należy rozważyć model z warstwą gumową. Ostateczny dobór powinien wynikać z rzeczywistych warunków pracy, a nie wyłącznie z podstawowych wymiarów stopki.
