Który zacisk najlepiej unieruchomi detal?

Podczas wiercenia, spawania, klejenia lub montażu detal powinien pozostać dokładnie w wyznaczonym położeniu. Nawet niewielkie przesunięcie obrabianego elementu może pogorszyć powtarzalność pracy, utrudnić wykonanie otworów, zmienić geometrię spawanej konstrukcji albo spowodować konieczność ponownego ustawienia całego stanowiska.

Do szybkiego unieruchamiania części wykorzystuje się między innymi zaciski szybkomocujące. Pozwalają one docisnąć lub zablokować element jednym ruchem dźwigni, bez czasochłonnego dokręcania tradycyjnej śruby. Sam wybór największego zacisku nie gwarantuje jednak prawidłowego mocowania. Najpierw trzeba określić, w jakim kierunku ma działać siła oraz do jakiej powierzchni lub bazy detal powinien zostać dociśnięty.

Najważniejsze pytanie brzmi więc: czy element ma zostać przytrzymany na stole lub płycie montażowej, czy należy dosunąć go do bocznego ogranicznika i zablokować ruchem prostoliniowym? Odpowiedź pozwala określić, czy w danej aplikacji lepiej sprawdzi się zacisk dociskowy, czy przesuwny.

Najpierw kierunek działania, dopiero później siła zacisku

Przy doborze zacisku często w pierwszej kolejności porównuje się jego wymiary oraz deklarowaną siłę utrzymania. Są to ważne parametry, ale nie powinny być jedynym kryterium wyboru. Nawet bardzo mocny mechanizm nie będzie działał prawidłowo, jeżeli zostanie zamontowany w niewłaściwym kierunku albo będzie dociskał detal w miejscu pozbawionym odpowiedniego podparcia.

Zacisk powinien kierować element w stronę stabilnych baz, podpór lub ograniczników. Jeżeli detal może unosić się podczas wiercenia, potrzebny jest nacisk skierowany w dół, w stronę powierzchni roboczej. Jeżeli część może odsunąć się od ogranicznika, należy zastosować nacisk boczny lub osiowy.

Właśnie ta różnica rozdziela podstawowe zastosowania zacisków dociskowych i przesuwnych. Pierwsze z nich najczęściej przytrzymują detal na powierzchni, natomiast drugie przesuwają trzpień wzdłuż jednej osi i blokują element od boku lub od czoła.

Jak działa zacisk szybkomocujący

Typowy zacisk szybkomocujący wykorzystuje układ połączonych dźwigni. Ruch rękojeści zostaje przeniesiony na ramię dociskowe albo trzpień roboczy. Podczas zamykania mechanizm przechodzi przez określone położenie krańcowe i pozostaje zablokowany aż do świadomego uniesienia lub odciągnięcia rękojeści.

Takie rozwiązanie umożliwia szybkie wykonywanie kolejnych cykli mocowania. Operator nie musi za każdym razem wielokrotnie obracać śruby. Po ustawieniu długości śruby dociskowej lub trzpienia wystarczy zamknąć dźwignię, wykonać operację, zwolnić mechanizm i założyć następny detal.

Zaciski tego typu dobrze sprawdzają się szczególnie w przyrządach produkcyjnych, montażowych, spawalniczych i kontrolnych, w których podobne elementy są wielokrotnie ustawiane w tym samym położeniu.

Zacisk dociskowy – kiedy detal trzeba przytrzymać na powierzchni

Zacisk dociskowy służy przede wszystkim do przytrzymywania elementu na stole, płycie montażowej, podstawie przyrządu albo odpowiednio przygotowanych podporach. Jego ramię wykonuje ruch w stronę detalu, a regulowana śruba lub stopka przekazuje nacisk na powierzchnię części.

Po zamknięciu mechanizmu detal zostaje dociśnięty do podłoża. Ogranicza to możliwość jego unoszenia oraz przesuwania podczas wykonywania operacji. Po otwarciu zacisku ramię odsuwa się od strefy roboczej, dzięki czemu gotowy element można szybko wyjąć i zastąpić kolejnym.

Zacisk dociskowy sprawdzi się między innymi podczas wiercenia otworów w blasze, spawania profili na stole, klejenia elementów do powierzchni bazowej, montażu części w szablonie oraz przytrzymywania komponentów w przyrządach kontrolnych.

Zacisk pionowy i poziomy – co oznacza to określenie

Wśród zacisków dociskowych można spotkać modele określane jako pionowe i poziome. Nazwy te najczęściej odnoszą się do położenia rękojeści po zamknięciu mechanizmu, a nie do samego kierunku docisku.

W zacisku pionowym zamknięta dźwignia znajduje się zwykle w pozycji zbliżonej do pionowej. Zapewnia to wygodny dostęp do rękojeści i dobrze widoczne położenie mechanizmu. W zacisku poziomym rękojeść po zamknięciu znajduje się nisko, prawie równolegle do podstawy. Taka konstrukcja zajmuje mniej miejsca nad stanowiskiem i ogranicza ryzyko kolizji z operatorem lub innymi elementami urządzenia.

Oba warianty mogą dociskać detal od góry. Przy wyborze należy więc przeanalizować przestrzeń potrzebną na ruch dźwigni i ramienia, a także wygodę obsługi całego stanowiska.

Zacisk przesuwny – kiedy potrzebny jest ruch boczny lub osiowy

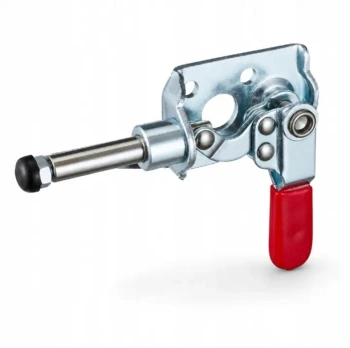

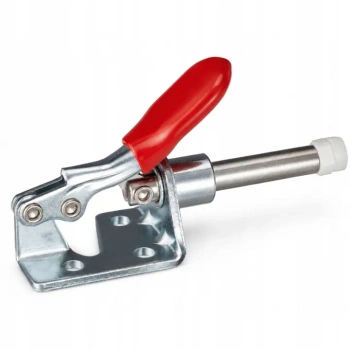

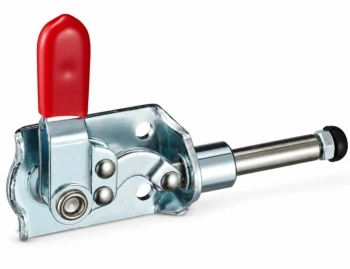

W zacisku przesuwnym ruch rękojeści zostaje zamieniony na prostoliniowy ruch trzpienia. Element roboczy wysuwa się albo cofa wzdłuż jednej osi. Dzięki temu mechanizm może dosunąć detal do ogranicznika, docisnąć go od boku, zablokować profil lub ustawić część w określonym położeniu.

Zacisk przesuwny jest szczególnie przydatny tam, gdzie nad detalem brakuje miejsca na ruch klasycznego ramienia dociskowego. Trzpień nie wykonuje ruchu po łuku, dlatego może pracować w bardziej zabudowanych przyrządach i w pobliżu innych elementów konstrukcji.

Mechanizmy przesuwne wykorzystuje się między innymi do bocznego dociskania profili, ustawiania części przy stałych bazach, blokowania elementów podłużnych, dociskania komponentów od strony czołowej oraz mocowania części w wąskich przestrzeniach.

Przed wyborem konkretnego modelu warto sprawdzić, czy jego konstrukcja jest przeznaczona do pchania, ciągnięcia, czy może pracować w obu kierunkach. Należy również zwrócić uwagę na całkowity skok trzpienia oraz jego położenie po otwarciu i zamknięciu mechanizmu.

Najważniejsze różnice pomiędzy zaciskami

Zacisk powinien mocować detal, a nie zastępować bazy

W prawidłowo zaprojektowanym przyrządzie warto rozdzielić funkcję ustalania położenia od funkcji mocowania. Za dokładną pozycję części powinny odpowiadać stałe elementy, takie jak podpory, ograniczniki, kołki lub trzpienie ustalające. Zadaniem zacisku jest przytrzymanie detalu przy tych punktach.

Przykładowo zacisk przesuwny może dosunąć część do bocznego ogranicznika, ale to ogranicznik powinien wyznaczać jej końcowe położenie. Podobnie zacisk dociskowy powinien utrzymywać detal na podporach, a nie wyginać go aż do zetknięcia z powierzchnią płyty.

Oparcie całego pozycjonowania wyłącznie na ruchomym ramieniu lub trzpieniu może pogorszyć powtarzalność. Na końcowe ustawienie wpływają wtedy między innymi tolerancje mechanizmu, zużycie przegubów, zabrudzenia oraz siła, z jaką operator zamyka rękojeść.

Gdzie powinien znajdować się punkt docisku

Punkt przyłożenia siły powinien znajdować się możliwie blisko podpory albo sztywnej części detalu. Jest to szczególnie ważne przy cienkich blachach, elementach z tworzyw sztucznych oraz profilach o niewielkiej grubości ścianek.

Jeżeli stopka zacisku naciska na niepodparty fragment, detal może się uginać zamiast stabilnie przylegać do bazy. Po zwolnieniu mechanizmu element wróci do pierwotnego kształtu, a wykonany otwór, spoina lub połączenie może znaleźć się w niewłaściwym miejscu.

W praktyce najlepiej ustawić zacisk tak, aby jego siła była skierowana bezpośrednio w stronę podpory. Jeżeli nie jest to możliwe, można zastosować dodatkową płytkę lub listwę rozkładającą nacisk na większą powierzchnię.

Siła docisku a siła utrzymania – to nie zawsze ten sam parametr

W opisach technicznych zacisków często podawana jest siła utrzymania lub nośność mechanizmu. Parametr ten informuje, jakie obciążenie może przenosić prawidłowo zamknięty zacisk. Nie zawsze oznacza jednak, że dokładnie taka sama siła zostanie przyłożona do powierzchni detalu.

Rzeczywisty nacisk zależy między innymi od geometrii dźwigni, położenia śruby na ramieniu, ustawienia stopki, długości trzpienia oraz siły użytej przez operatora. Przesunięcie punktu docisku dalej od osi mechanizmu zwiększa obciążenie ramienia i może zmniejszyć efektywną siłę dostępną przy detalu.

Nie należy więc wybierać zacisku wyłącznie według zasady „im większa siła, tym lepiej”. Zbyt mocny mechanizm może odkształcić cienką część, pozostawić ślad na powierzchni, uszkodzić powłokę albo wypchnąć detal z właściwego położenia.

Znaczenie regulowanej śruby i końcówki dociskowej

Regulowana śruba umożliwia dopasowanie zacisku do wysokości detalu oraz ustawienie momentu, w którym stopka zetknie się z jego powierzchnią. Prawidłowa regulacja pozwala zamknąć mechanizm bez używania nadmiernej siły, a jednocześnie zapewnia stabilne przytrzymanie części.

W zacisku przesuwnym należy dodatkowo uwzględnić całkowity skok trzpienia. Po otwarciu powinien on cofnąć się na tyle, aby umożliwić swobodne założenie i wyjęcie detalu. Po zamknięciu musi natomiast osiągnąć wymagany punkt docisku bez opierania mechanizmu o koniec zakresu ruchu.

Rodzaj końcówki również ma znaczenie. Stopka gumowa lub elastyczna pomaga chronić powierzchnię przed zarysowaniem i może kompensować niewielkie różnice grubości. Końcówka stalowa lepiej znosi intensywną eksploatację, ale przy miękkich materiałach może wymagać zastosowania dodatkowej nakładki.

Przykład zastosowania: wiercenie otworów w blasze

Blacha ułożona na płycie montażowej powinna być przede wszystkim zabezpieczona przed unoszeniem. W takim przypadku podstawowym rozwiązaniem jest zacisk dociskowy, który przytrzymuje materiał na podporach.

Ma to szczególne znaczenie w chwili przechodzenia wiertła przez materiał. Narzędzie może wtedy powodować unoszenie cienkiej blachy lub obracanie niewielkiego elementu. Prawidłowo ustawiony docisk ogranicza ten ruch i poprawia stabilność całej operacji.

Jeżeli przed wierceniem blacha musi zostać ustawiona przy bocznej bazie, stanowisko można uzupełnić o zacisk przesuwny. Najpierw dosuwa on detal do ogranicznika, a następnie zacisk dociskowy przytrzymuje część na powierzchni roboczej.

Przykład zastosowania: spawanie profili i ram

Podczas spawania profili trzeba kontrolować zarówno ich położenie na stole, jak i wzajemne ustawienie względem siebie. Zaciski dociskowe mogą utrzymywać profile na powierzchni roboczej, ograniczając ich podnoszenie. Zaciski przesuwne mogą natomiast dosuwać elementy do bocznych ograniczników albo dociskać dwa profile do siebie.

Połączenie obu mechanizmów jest szczególnie przydatne przy spawaniu ram. Jeden zacisk zabezpiecza część w kierunku pionowym, a drugi w kierunku poziomym. Dzięki temu detal jest stabilizowany w kilku osiach, co pomaga zachować powtarzalne ustawienie przed wykonaniem spoin.

Zaciski należy umieścić tak, aby nie ograniczały dostępu do miejsca spawania i nie znajdowały się bezpośrednio w strefie intensywnego działania odprysków.

Przykład zastosowania: klejenie i montaż

Podczas klejenia elementów do płyty najczęściej potrzebny jest równomierny nacisk skierowany do powierzchni. W takiej aplikacji dobrze sprawdzi się zacisk dociskowy. Jeżeli powierzchnia jest delikatna, warto zastosować elastyczną stopkę lub dodatkową listwę rozkładającą siłę.

Przy montażu części w przyrządzie zacisk przesuwny może dosunąć element do stałej bazy. Po ustaleniu pozycji drugi mechanizm dociskowy przytrzymuje detal na podporach. Każdy z zacisków wykonuje wtedy inne zadanie, a układ zapewnia lepszą stabilność niż pojedynczy punkt mocowania.

Dostępna przestrzeń i pełny zakres ruchu mechanizmu

Przed wykonaniem otworów montażowych należy sprawdzić nie tylko pozycję zamkniętego zacisku, lecz także cały tor ruchu rękojeści, ramienia i trzpienia. Mechanizm musi się swobodnie otwierać, nie powinien uderzać w detal ani kolidować z narzędziami.

W przypadku zacisku dociskowego ważne jest miejsce nad stanowiskiem oraz przestrzeń potrzebna na odchylenie ramienia. Przy zacisku przesuwnym należy pozostawić odpowiednią ilość miejsca przed i za trzpieniem.

Trzeba również uwzględnić sposób załadunku detalu. Zacisk może prawidłowo pracować po zamknięciu, ale jego otwarta rękojeść może utrudniać wsunięcie elementu do przyrządu. Dlatego ustawienie najlepiej sprawdzić na rzeczywistym detalu albo na modelu stanowiska.

Najczęstsze błędy przy doborze zacisku

Jednym z najczęstszych błędów jest wybór mechanizmu wyłącznie na podstawie jego maksymalnej siły. Równie istotny jest kierunek pracy, punkt przyłożenia nacisku i sztywność samego detalu.

Problemy powoduje również montowanie zacisku nad niepodpartą częścią materiału. Mechanizm może wtedy odkształcać detal zamiast stabilnie go mocować. Innym błędem jest wykorzystywanie ruchomego trzpienia jako jedynego elementu ustalającego dokładne położenie części.

Należy także unikać montażu bez sprawdzenia pełnego zakresu ruchu. Otwarta rękojeść może kolidować z osłoną, narzędziem lub drugim zaciskiem. W stanowiskach spawalniczych i obróbczych warto ponadto pozostawić dostęp umożliwiający czyszczenie przegubów z pyłu, wiórów oraz innych zabrudzeń.

Czy warto stosować oba rodzaje zacisków jednocześnie

W wielu przyrządach zastosowanie zacisku dociskowego i przesuwnego jednocześnie jest najlepszym rozwiązaniem. Mechanizmy nie konkurują ze sobą, ponieważ stabilizują detal w różnych kierunkach.

Zacisk przesuwny może dosunąć część do bocznej bazy, natomiast zacisk dociskowy przytrzymuje ją na podporach. Element zostaje w ten sposób zabezpieczony zarówno przed przesunięciem, jak i przed uniesieniem.

Taki układ sprawdza się przy spawaniu ram i profili, wierceniu powtarzalnych elementów, montażu komponentów w szablonach, klejeniu części ustawianych przy ograniczniku oraz w przyrządach kontrolnych.

Jak wybrać odpowiednie rozwiązanie

Zacisk dociskowy należy wybrać wtedy, gdy najważniejsze jest przytrzymanie detalu na stole, płycie montażowej lub podporach. Ogranicza on unoszenie elementu i dobrze sprawdza się podczas wiercenia, spawania, klejenia oraz powtarzalnego montażu.

Zacisk przesuwny będzie lepszym rozwiązaniem, gdy część trzeba dosunąć do ogranicznika, docisnąć od boku lub zablokować ruchem osiowym. Jego prostoliniowy ruch jest przydatny również w miejscach, w których nie ma wystarczającej przestrzeni na pracę ramienia dociskowego.

Przed wyborem warto sprawdzić kierunek działania siły, dostępny skok, położenie punktu docisku, zakres regulacji, rodzaj końcówki, sposób montażu oraz ilość miejsca potrzebną do obsługi mechanizmu. Dobrze dobrany zacisk skraca czas mocowania, ułatwia zachowanie powtarzalności i poprawia wygodę pracy operatora.
