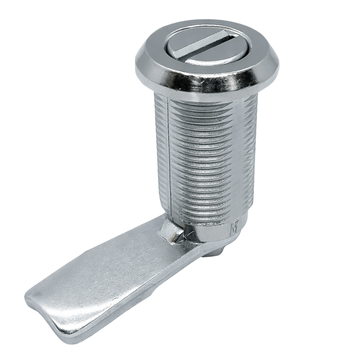

Zamek przemysłowy z nacięciem 2 mm, na grubość drzwi 30mm
- Zamek przemysłowy z nacięciem 2 mm przeznaczony do zamykania paneli oraz drzwi w obudowach technicznych i przemysłowych
- Korpus wykonany z chromowanego znalu umożliwia montaż w panelach o grubości do 30 mm.
Zamek przemysłowy z wkładką naciętą 2 mm przeznaczony do zamykania paneli oraz drzwi w obudowach technicznych i przemysłowych
Korpus wykonany z chromowanego znalu umożliwia montaż w panelach o grubości do 30 mm i zapewnia stabilne osadzenie zamka w otworze montażowym
Obsługa przy użyciu śrubokręta płaskiego pozwala na szybkie otwieranie i zamykanie w aplikacjach serwisowych
Wybór języka
Domyślnie zamek wyposażony jest w język płaski w wersji CC-30
Istnieje możliwość doboru innego wariantu języka w zależności od wymagań montażowych
Lista dostępnych opcji języków znajduje się pod rysunkiem technicznym produktu
Jeżeli mamy zamontować inny język do tego zamka, prosimy o informacje przy składaniu zamówienia - będzie do tego dostępne specjalne pole na stronie składania zamówienia
Legenda:
CC - symbol języka CH - wygięcie języka CL - długość języka CT - grubość języka CW - szerokość języka LH - wysokość cylindra H - całkowita wysokość
| CC | CH (mm) | CL (mm) | CT (mm) | CW (mm) | H (mm) |
|---|---|---|---|---|---|
| 30 | 0 | 45 | 4 | 19 | 40 |
| 35 | 2 | 45 | 4 | 19 | 42 |
| 31 | 3 | 45 | 4 | 19 | 43 |
| 33 | 4 | 45 | 4 | 19 | 44 |
| 34 | 6 | 45 | 4 | 19 | 46 |
| 36 | 8 | 45 | 4 | 19 | 48 |
| 47 | 10 | 45 | 4 | 19 | 50 |
| 44 | 12 | 45 | 4 | 19 | 52 |
| 48 | 14 | 45 | 4 | 19 | 54 |
| 49 | 16 | 45 | 4 | 19 | 56 |
| 55 | 18 | 45 | 4 | 19 | 58 |
| 56 | 20 | 45 | 4 | 19 | 60 |
| 57 | 22 | 45 | 4 | 19 | 62 |
| 58 | 24 | 45 | 4 | 19 | 64 |
| 37 | -2 | 45 | 4 | 19 | 38 |
| 38 | -4 | 45 | 4 | 19 | 36 |
| 39 | -6 | 45 | 4 | 19 | 34 |
| 59 | -8 | 45 | 4 | 19 | 32 |
| 60 | -10 | 45 | 4 | 19 | 30 |
| 61 | -12 | 45 | 4 | 19 | 28 |
| 62 | -14 | 45 | 4 | 19 | 26 |
