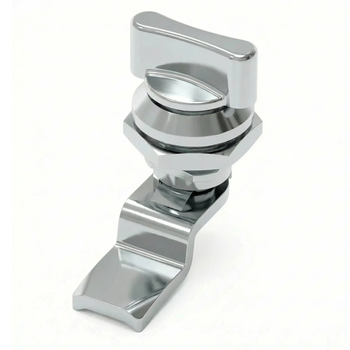

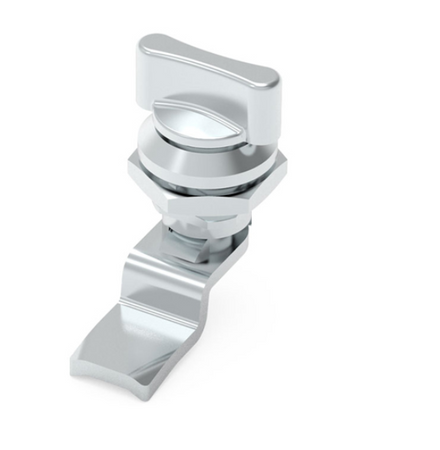

Zamek przemysłowy mini ćwierćobrotowy, korpus 13,5mm chromowany, uchwyt motylkowy
- Mini zamek przemysłowy ćwierćobrotowy z chromowanym uchwytem motylkowym. Korpus i pokrętło wykonane ze ZnAl, język stalowy ocynkowany. Długość obudowy 13,5 mm, uszczelnienie IP65. Przeznaczony do drzwiczek, klap i niewielkich obudów technicznych.
Zamek przemysłowy mini ćwierćobrotowy z chromowanym uchwytem motylkowym przeznaczony do drzwiczek, klap oraz niewielkich obudów technicznych.
Mechanizm ćwierćobrotowy umożliwia szybkie otwieranie i zamykanie poprzez obrót pokrętła o 90°, co zapewnia wygodną obsługę oraz pewne zamknięcie.
Korpus i pokrętło wykonane są ze stopu ZnAl, natomiast język ze stali ocynkowanej. Chromowane wykończenie korpusu i pokrętła podkreśla estetyczny wygląd produktu.
Długość obudowy wynosi 13,5 mm, a uszczelnienie IP65 pomaga ograniczyć przedostawanie się kurzu oraz wilgoci do wnętrza obudowy.
Zastosowanie:
- do drzwiczek technicznych
- do małych obudów przemysłowych
- do skrzynek i szafek instalacyjnych
- do klap rewizyjnych i osłon
Wybór języka
Zapewniamy możliwość zmiany języka - tak zwanej krzywki - do tego zamka. Poszczególne języki różnią się przede wszystkim pozycją końcówki. Domyślnie zamontowany język wskazany jest w parametrach pod rysunkiem technicznym i w opisie produktu. Jeżeli mamy zamontować inny język do tego zamka, prosimy o informację przy składaniu zamówienia - będzie do tego dostępne specjalne pole na stronie składania zamówienia.

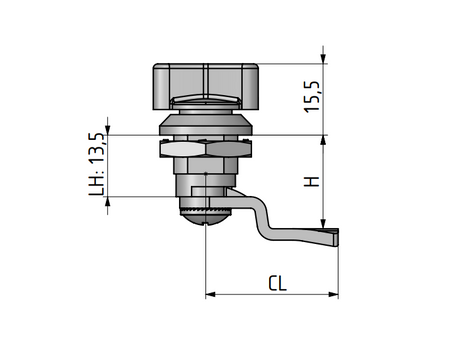

W tabeli obok zaprezentowane są dostępne opcje, natomiast poniższy rysunek objaśnia oznaczenia parametrów:
Legenda:
CC - symbol języka CH - wygięcie języka CL - długość języka CT - grubość języka CW - szerokość języka LH - wysokość cylindra H - całkowita wysokość
| CC | CH (mm) | CL (mm) | CT (mm) | CW (mm) | H (mm) |
|---|---|---|---|---|---|
| 10 | 0 | 33 | 2 | 13 | 13,5 |
| 20 | 0 | 25 | 2 | 13 | 15,5 |
| 21 | 6 | 25 | 2 | 13 | 16,5 |
| 11 | 7 | 30 | 2 | 13 | 17,5 |
| 22 | -6 | 25 | 2 | 13 | 7,5 |
