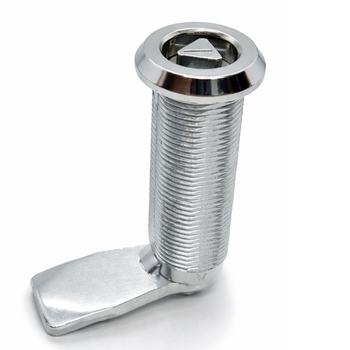

Zamek chromowany na trójkąt 9 mm, do drzwi o grubości 50 mm
- Zamek przemysłowy z chromowanego znalu, z wkładką trójkątną 9mm. Gwintowana część zamka ma grubość 50mm.
- Domyślnie zamontowany jest język płaski (CC-30), ale zapewniamy możliwość jego zmiany. Lista opcji umieszczona są pod rysunkiem technicznym.
Zamek przemysłowy na klucz trójkątny 9 mm przeznaczony do drzwi oraz osłon technicznych o grubości 50 mm, stosowanych w obudowach instalacyjnych i serwisowych
Mechanizm ćwierćobrotowy umożliwia szybkie otwieranie i zamykanie drzwi poprzez obrót klucza o 90°, co ułatwia dostęp podczas prac serwisowych i konserwacyjnych
Zamek przystosowany do montażu w drzwi wykorzystywanych w środowisku przemysłowym
Zastosowanie gumowej uszczelki poprawia szczelność montażu i ogranicza przenikanie kurzu oraz wilgoci do wnętrza obudowy
Zastosowanie:
- do drzwi technicznych 50 mm
- do obudów instalacyjnych
- do izolowanych osłon
- do szafek i obudów serwisowych
Oferujemy możliwość doboru alternatywnego języka do tego zamka. Poszczególne warianty różnią się przede wszystkim pozycją oraz wygięciem końcówki, co pozwala dopasować zamek do konkretnej grubości drzwi lub konstrukcji obudowy.
Domyślnie montowany język to CC-30. W przypadku potrzeby zastosowania innego wariantu, prosimy o podanie odpowiedniej informacji podczas składania zamówienia – na etapie finalizacji dostępne będzie dedykowane pole do wyboru.

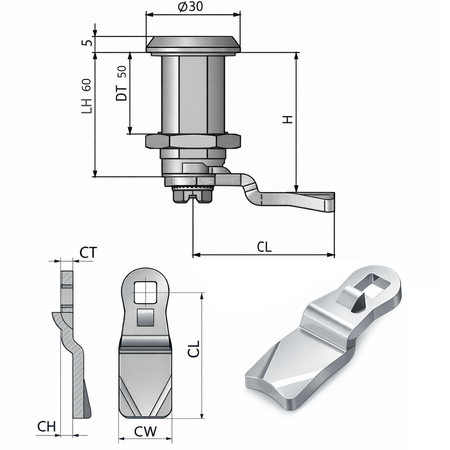

W tabeli obok przedstawiono dostępne wersje języków, natomiast znaczenie poszczególnych parametrów zostało objaśnione na rysunku poniżej.
CC - symbol języka CH - wygięcie języka
CL - długość języka CT - grubość języka CW - szerokość języka
LH - wysokość cylindra H - całkowita wysokość
| CC | CH (mm) | CL (mm) | CT (mm) | CW (mm) | H (mm) |
|---|---|---|---|---|---|
| 30 | 0 | 45 | 4 | 19 | 60 |
| 35 | 2 | 45 | 4 | 19 | 62 |
| 31 | 3 | 45 | 4 | 19 | 63 |
| 33 | 4 | 45 | 4 | 19 | 64 |
| 34 | 6 | 45 | 4 | 19 | 66 |
| 36 | 8 | 45 | 4 | 19 | 68 |
| 47 | 10 | 45 | 4 | 19 | 70 |
| 44 | 12 | 45 | 4 | 19 | 72 |
| 48 | 14 | 45 | 4 | 19 | 74 |
| 49 | 16 | 45 | 4 | 19 | 76 |
| 55 | 18 | 45 | 4 | 19 | 78 |
| 56 | 20 | 45 | 4 | 19 | 80 |
| 57 | 22 | 45 | 4 | 19 | 82 |
| 58 | 24 | 45 | 4 | 19 | 84 |
| 37 | -2 | 45 | 4 | 19 | 58 |
| 38 | -4 | 45 | 4 | 19 | 56 |
| 39 | -6 | 45 | 4 | 19 | 54 |
| 59 | -8 | 45 | 4 | 19 | 52 |
| 60 | -10 | 45 | 4 | 19 | 50 |
| 61 | -12 | 45 | 4 | 19 | 48 |
| 62 | -14 | 45 | 4 | 19 | 46 |
