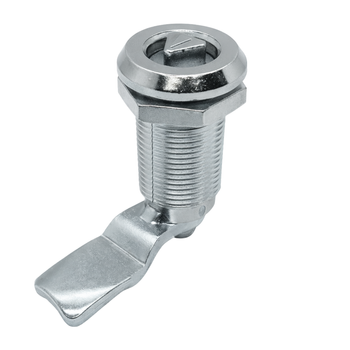

Zamek chromowany na trójkąt 9 mm, do drzwi o grubości 40 mm
- Zamek przemysłowy na klucz trójkątny 9 mm przeznaczony do drzwi o grubości 40 mm. Mechanizm ćwierćobrotowy umożliwia szybkie otwieranie i zamykanie przez obrót klucza o 90°
- Korpus i wkładka wykonane z ZnAl, język stalowy, wykończenie chromowane.
Zamek przemysłowy na klucz trójkątny 9 mm przeznaczony do drzwi oraz osłon technicznych o grubości 30 mm, stosowanych w obudowach instalacyjnych i serwisowych
Mechanizm ćwierćobrotowy umożliwia szybkie otwieranie i zamykanie drzwi poprzez obrót klucza o 90°, co ułatwia dostęp podczas prac serwisowych i konserwacyjnych
Zamek przystosowany do montażu w drzwi wykorzystywanych w środowisku przemysłowym
Zastosowanie gumowej uszczelki poprawia szczelność montażu i ogranicza przenikanie kurzu oraz wilgoci do wnętrza obudowy
Zastosowanie:
- do drzwi technicznych 30 mm
- do obudów instalacyjnych
- do izolowanych osłon
- do szafek i obudów serwisowych
Oferujemy możliwość doboru alternatywnego języka do tego zamka. Poszczególne warianty różnią się przede wszystkim pozycją oraz wygięciem końcówki, co pozwala dopasować zamek do konkretnej grubości drzwi lub konstrukcji obudowy.
Domyślnie montowany język to CC-30. W przypadku potrzeby zastosowania innego wariantu, prosimy o podanie odpowiedniej informacji podczas składania zamówienia – na etapie finalizacji dostępne będzie dedykowane pole do wyboru.

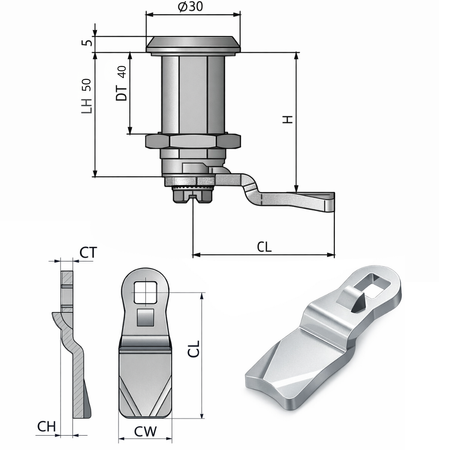

W tabeli obok przedstawiono dostępne wersje języków, natomiast znaczenie poszczególnych parametrów zostało objaśnione na rysunku poniżej.
CC - symbol języka CH - wygięcie języka
CL - długość języka CT - grubość języka CW - szerokość języka
LH - wysokość cylindra H - całkowita wysokość
| CC | CH (mm) | CL (mm) | CT (mm) | CW (mm) | H (mm) |
|---|---|---|---|---|---|
|
30
domyślny
|
0 | 45 | 4 | 19 | 50 |
35 | 2 | 45 | 4 | 19 | 52 |
31 | 3 | 45 | 4 | 19 | 53 |
33 | 4 | 45 | 4 | 19 | 54 |
34 | 6 | 45 | 4 | 19 | 56 |
36 | 8 | 45 | 4 | 19 | 58 |
47 | 10 | 45 | 4 | 19 | 60 |
44 | 12 | 45 | 4 | 19 | 62 |
48 | 14 | 45 | 4 | 19 | 64 |
49 | 16 | 45 | 4 | 19 | 66 |
55 | 18 | 45 | 4 | 19 | 68 |
56 | 20 | 45 | 4 | 19 | 70 |
57 | 22 | 45 | 4 | 19 | 72 |
58 | 24 | 45 | 4 | 19 | 74 |
37 | -2 | 45 | 4 | 19 | 48 |
38 | -4 | 45 | 4 | 19 | 46 |
39 | -6 | 45 | 4 | 19 | 44 |
59 | -8 | 45 | 4 | 19 | 42 |
60 | -10 | 45 | 4 | 19 | 40 |
61 | -12 | 45 | 4 | 19 | 38 |
62 | -14 | 45 | 4 | 19 | 36 |
