Zamek chromowany na trójkąt 9 mm, do drzwi o grubości 20 mm
- Zamek przemysłowy na klucz dwuskrzydłowy 3 mm przeznaczony do drzwi o grubości 50 mm. Mechanizm ćwierćobrotowy umożliwia szybkie otwieranie i zamykanie przez obrót klucza o 90°. Korpus i wkładka wykonane z ZnAl, język stalowy, wykończenie chromowane.
Zamek przemysłowy na klucz trójkątny 9 mm przeznaczony do drzwi oraz osłon technicznych o grubości 20 mm, stosowanych w obudowach instalacyjnych i serwisowych
Mechanizm ćwierćobrotowy umożliwia szybkie otwieranie i zamykanie drzwi poprzez obrót klucza o 90°, co ułatwia dostęp podczas prac serwisowych i konserwacyjnych
Zamek przystosowany do montażu w drzwi wykorzystywanych w środowisku przemysłowym
Zastosowanie gumowej uszczelki poprawia szczelność montażu i ogranicza przenikanie kurzu oraz wilgoci do wnętrza obudowy
Zastosowanie:
- do drzwi technicznych 20 mm
- do obudów instalacyjnych
- do izolowanych osłon
- do szafek i obudów serwisowych
Wkładka kształtowa tego zamka:
Trójkątny 9mm
Wybór języka
Zapewniamy możliwość zmiany języka - tak zwanej krzywki - do tego zamka. Poszczególne języki różnią się przede wszystkim pozycją końcówki. Domyślnie zamontowany język wskazany jest w parametrach pod rysunkiem technicznym i w opisie produktu. Jeżeli mamy zamontować inny język do tego zamka, prosimy o informacje przy składaniu zamówienia - będzie do tego dostępne specjalne pole na stronie składania zamówienia.

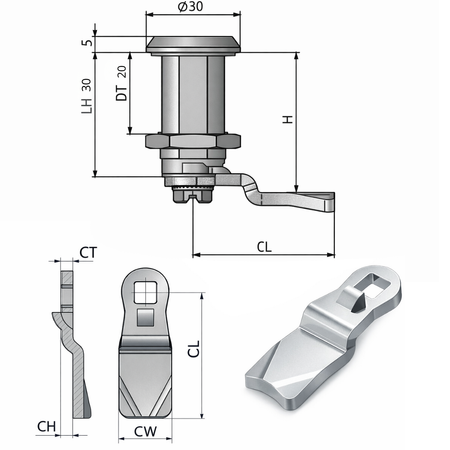

W tabelce obok zaprezentowane są poszczególne opcje, zaś poszczególne parametry objaśnia poniższy rysunek:
Legenda:
CC - symbol języka CH - wygięcie języka CL - długość języka CT - grubość języka CW - szerokość języka LH - wysokość cylindra H - całkowita wysokość
| CC | CH (mm) | CL (mm) | CT (mm) | CW (mm) | H (mm) |
|---|---|---|---|---|---|
| 30 | 0 | 45 | 4 | 19 | 30 |
| 35 | 2 | 45 | 4 | 19 | 32 |
| 31 | 3 | 45 | 4 | 19 | 33 |
| 33 | 4 | 45 | 4 | 19 | 34 |
| 34 | 6 | 45 | 4 | 19 | 36 |
| 36 | 8 | 45 | 4 | 19 | 38 |
| 47 | 10 | 45 | 4 | 19 | 40 |
| 44 | 12 | 45 | 4 | 19 | 42 |
| 48 | 14 | 45 | 4 | 19 | 44 |
| 49 | 16 | 45 | 4 | 19 | 46 |
| 55 | 18 | 45 | 4 | 19 | 48 |
| 56 | 20 | 45 | 4 | 19 | 50 |
| 57 | 22 | 45 | 4 | 19 | 52 |
| 58 | 24 | 45 | 4 | 19 | 54 |
| 37 | -2 | 45 | 4 | 19 | 28 |
| 38 | -4 | 45 | 4 | 19 | 26 |
| 39 | -6 | 45 | 4 | 19 | 24 |
| 59 | -8 | 45 | 4 | 19 | 22 |
| 60 | -10 | 45 | 4 | 19 | 20 |
| 61 | -12 | 45 | 4 | 19 | 18 |
| 62 | -14 | 45 | 4 | 19 | 16 |
