Zamek chromowany dwuskrzydłowy 3 mm, do drzwi o grubości 50 mm
- Zamek przemysłowy z chromowanego znalu, z wkładką dwuskrzydłową 3mm. Gwintowana część zamka ma grubość 55mm.
- Domyślnie zamontowany jest język płaski (CC-30), ale zapewniamy możliwość jego zmiany. Lista opcji umieszczona są pod rysunkiem technicznym.
Zamek przemysłowy na klucz dwuskrzydłowy 3 mm przeznaczony do drzwi oraz osłon technicznych o grubości 50 mm, stosowanych w obudowach instalacyjnych, rozdzielnicach oraz szafach serwisowych.
Mechanizm ćwierćobrotowy umożliwia szybkie otwieranie i zamykanie poprzez obrót klucza o 90°, co usprawnia codzienną obsługę oraz prace konserwacyjne i serwisowe.
Zamek przystosowany jest do montażu w drzwiach wykorzystywanych w środowisku przemysłowym, gdzie liczy się trwałość, prostota obsługi i pewne zamknięcie.
Konstrukcja zamka pozwala na zastosowanie odpowiedniego języka roboczego, dzięki czemu produkt można dopasować do konkretnej obudowy i wymagań montażowych.
Zastosowanie:
- do drzwi technicznych o grubości 50 mm
- do szaf sterowniczych i rozdzielnic
- do obudów instalacyjnych i serwisowych
- do osłon wykorzystywanych w środowisku przemysłowym
Wkładka kształtowa tego zamka:
Dwuskrzydłowy 3 mm
Wybór języka
Zapewniamy możliwość zmiany języka - tak zwanej krzywki - do tego zamka. Poszczególne języki różnią się przede wszystkim pozycją końcówki. Domyślnie zamontowany język wskazany jest w parametrach pod rysunkiem technicznym i w opisie produktu. Jeżeli mamy zamontować inny język do tego zamka, prosimy o informację przy składaniu zamówienia - będzie do tego dostępne specjalne pole na stronie składania zamówienia.

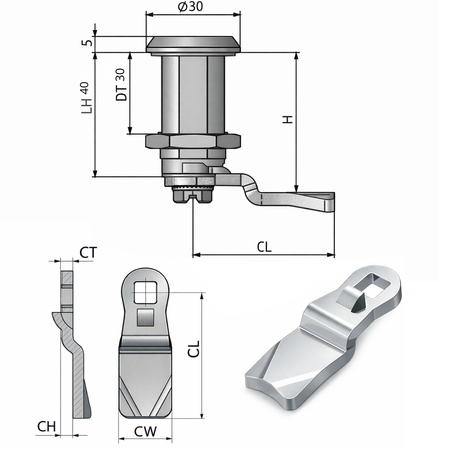

W tabeli obok zaprezentowane są dostępne opcje, natomiast poniższy rysunek objaśnia oznaczenia parametrów.
Legenda:
CC - symbol języka CH - wygięcie języka CL - długość języka CT - grubość języka CW - szerokość języka LH - wysokość cylindra H - całkowita wysokość
| CC | CH (mm) | CL (mm) | CT (mm) | CW (mm) | H (mm) |
|---|---|---|---|---|---|
| 30 | 0 | 45 | 4 | 19 | 60 |
| 35 | 2 | 45 | 4 | 19 | 62 |
| 31 | 3 | 45 | 4 | 19 | 63 |
| 33 | 4 | 45 | 4 | 19 | 64 |
| 34 | 6 | 45 | 4 | 19 | 66 |
| 36 | 8 | 45 | 4 | 19 | 68 |
| 47 | 10 | 45 | 4 | 19 | 70 |
| 44 | 12 | 45 | 4 | 19 | 72 |
| 48 | 14 | 45 | 4 | 19 | 74 |
| 49 | 16 | 45 | 4 | 19 | 76 |
| 55 | 18 | 45 | 4 | 19 | 78 |
| 56 | 20 | 45 | 4 | 19 | 80 |
| 57 | 22 | 45 | 4 | 19 | 82 |
| 58 | 24 | 45 | 4 | 19 | 84 |
| 37 | -2 | 45 | 4 | 19 | 58 |
| 38 | -4 | 45 | 4 | 19 | 56 |
| 39 | -6 | 45 | 4 | 19 | 54 |
| 59 | -8 | 45 | 4 | 19 | 52 |
| 60 | -10 | 45 | 4 | 19 | 50 |
| 61 | -12 | 45 | 4 | 19 | 48 |
| 62 | -14 | 45 | 4 | 19 | 46 |
