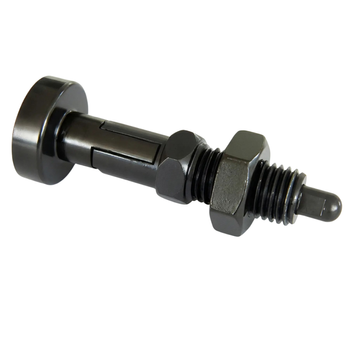

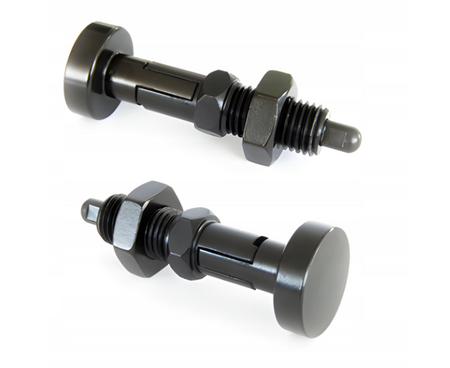

Trzpień ustalający sprężynowy M10x1, kołek do blokowania, stal oksydowana
- Trzpień kołek ustalający sprężynowy M10x1 wykonany ze stali oksydowanej, przeznaczony do precyzyjnego pozycjonowania i blokowania elementów maszynowych. Mechanizm sprężynowy umożliwia szybkie zwolnienie i ponowne zablokowanie trzpienia.

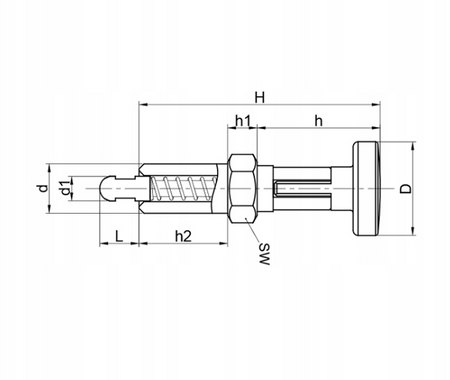

| Parametr | Wartość |
|---|---|
| Gwint | M10x1 |
| Średnica główki (D) | 19 mm |
| Średnica trzpienia (d1) | 5 mm |
| Długość trzpienia (L) | 8 mm |
| Wysokość całkowita (H) | 49 mm |
| Wysokość części roboczej (h) | 25 mm |
| Wysokość nakrętki (h1) | 6 mm |
| Głębokość części sprężynowej (h2) | 18 mm |
| Wysokość kołnierza (k) | 3,9 mm |
| Klucz (SW) | 12 mm |
| Materiał | stal oksydowana |
Kołek ustalający sprężynowy M10x1 przeznaczony jest do precyzyjnego pozycjonowania i blokowania elementów w konstrukcjach maszynowych, przyrządach montażowych oraz różnego rodzaju urządzeniach technicznych.
Dzięki zastosowaniu mechanizmu sprężynowego trzpień można szybko zwolnić i ponownie zablokować, co ułatwia ustawianie ruchomych części oraz powtarzalne ustalanie pozycji roboczej.
Korpus wykonany ze stali oksydowanej zapewnia dobrą odporność na zużycie oraz ochronę powierzchni w warunkach pracy przemysłowej.
Oksydowane wykończenie nadaje elementowi ciemną, ochronną powłokę, która poprawia trwałość i estetykę wykonania, a nakrętka kontrująca umożliwia stabilny montaż oraz regulację głębokości osadzenia.
Zastosowanie:
- maszyny przemysłowe
- stoły montażowe
- prowadnice
- płyty pozycjonujące
- konstrukcje techniczne
